UML (Chap02-2. 중고나라 요구사항 기술서 실습)

출처: kh정보교육원



출처: kh정보교육원

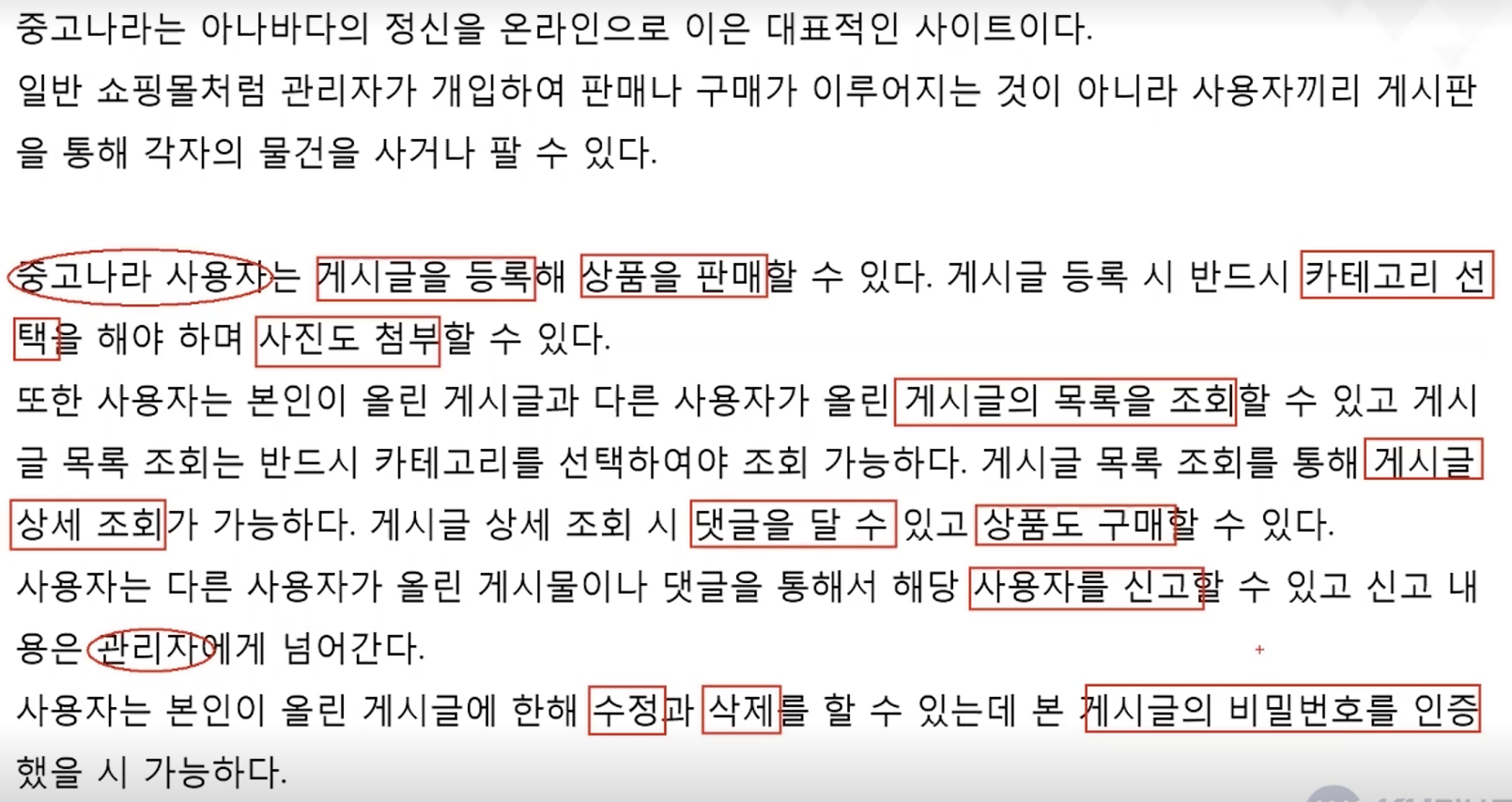

글 다시 보고 중복제거

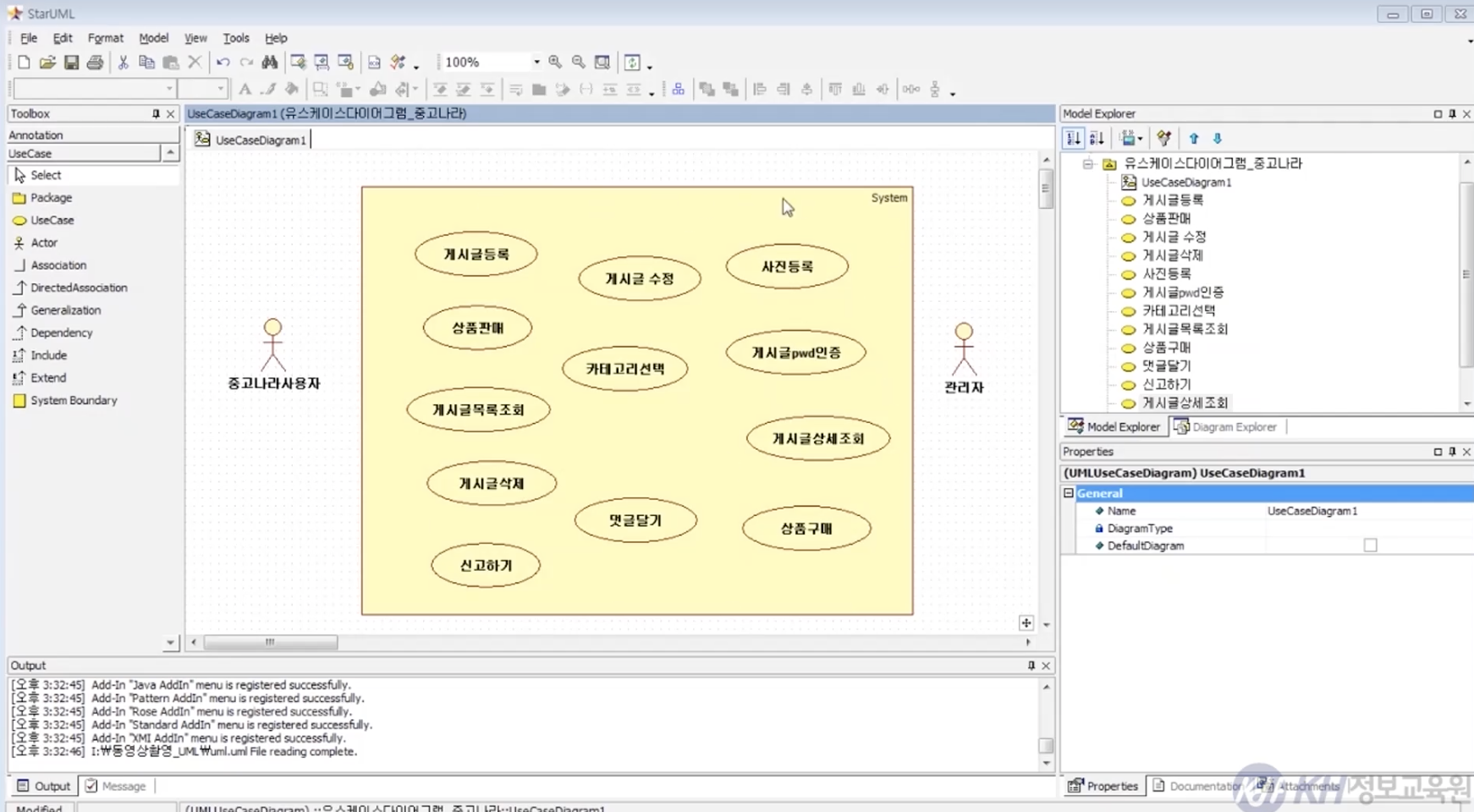

위의 내용으로 system boundary 안에 무작위 배치

• '게시글 등록' == '상품판매' 구나!하고 중복되는 것 확인 후 '상품판매' 제거
• '게시글 상세 조회' == '상품구매'

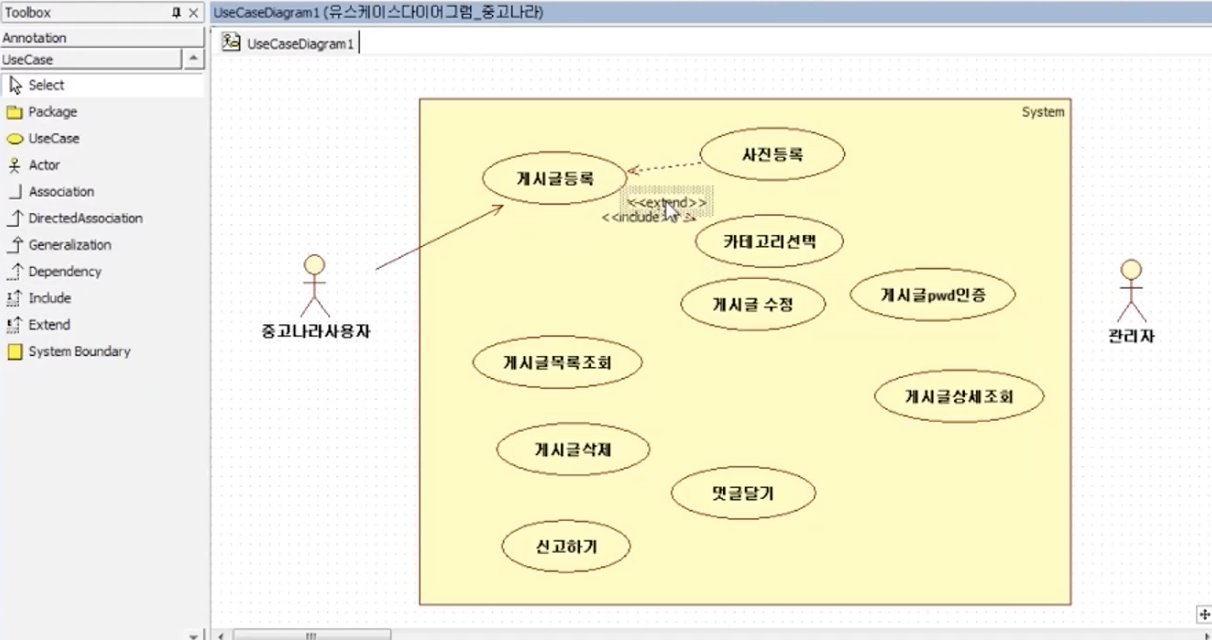

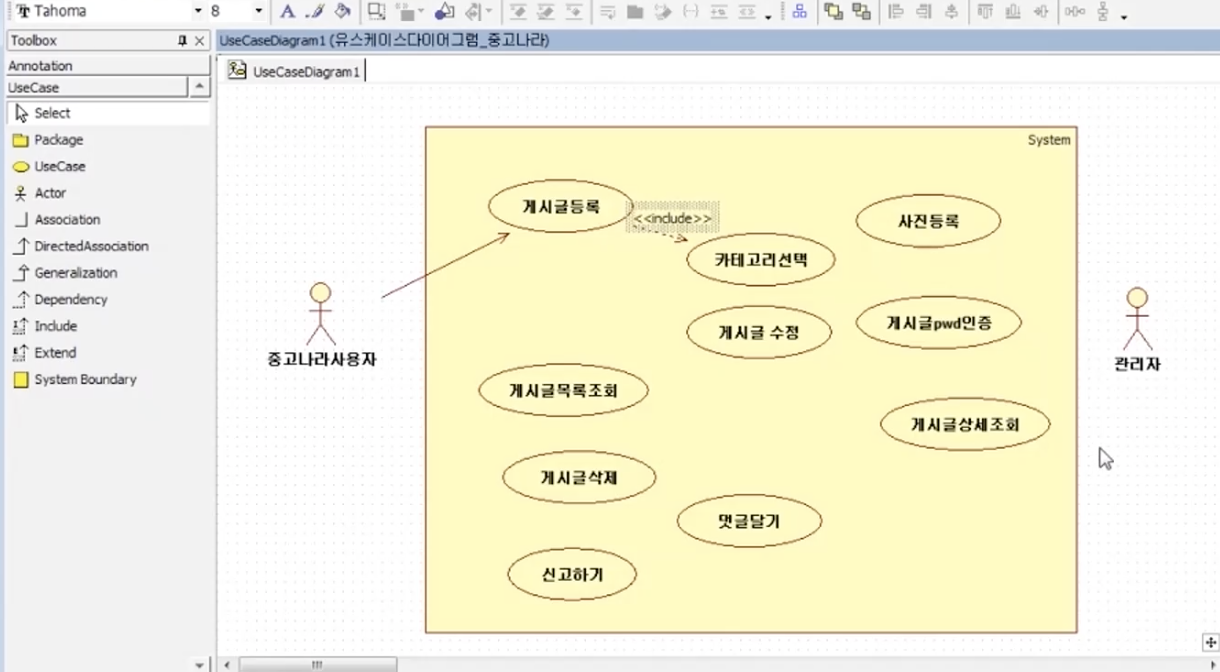

• 기본에서 포함 순으로 적용시켜보기

출처: kh정보교육원



출처: kh정보교육원

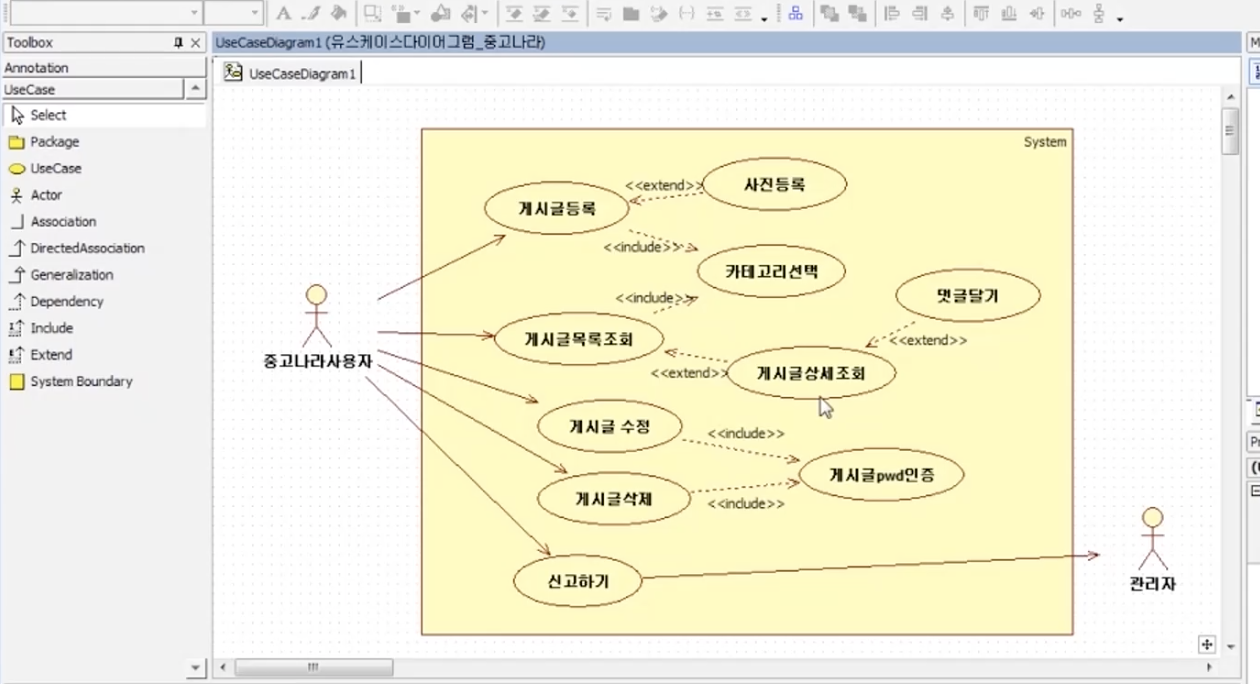

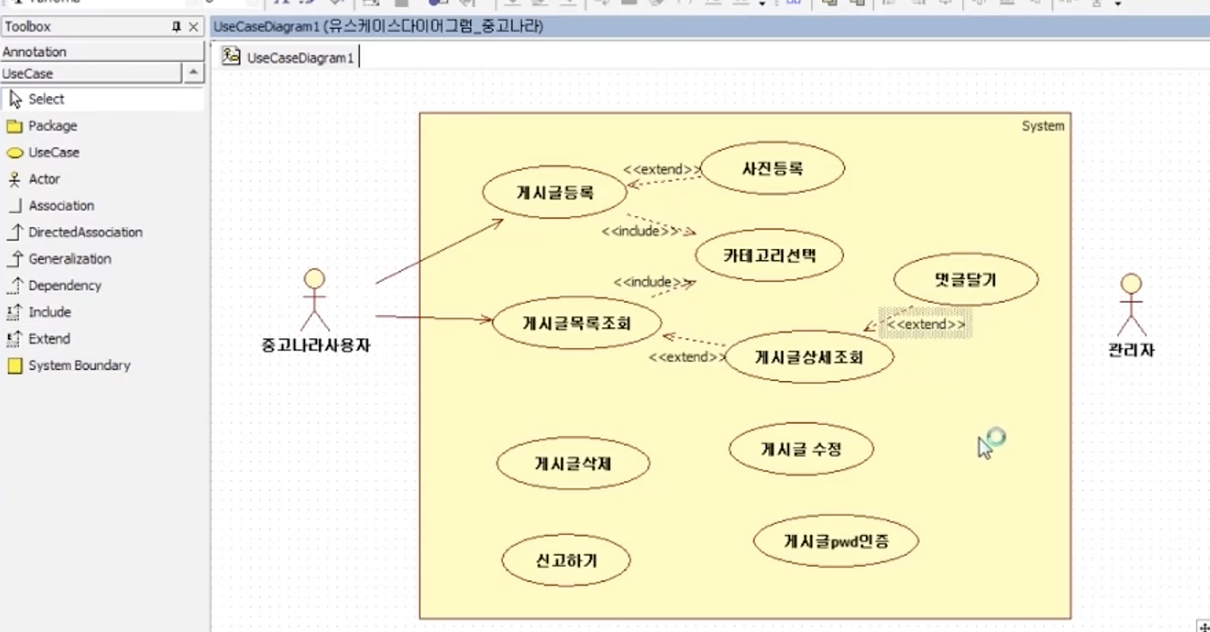

필수가 아닌 건 extend로 기본 유스케이스를 향하는 방향으로 표시

출처: kh정보교육원

출처: kh정보교육원

규칙만 지킨다면 다른 결과물도 된다.

정답이 정해져있는 것은 아니다.
