UML (Chap02-1. 유스케이스 모델링 및 다이어그램)

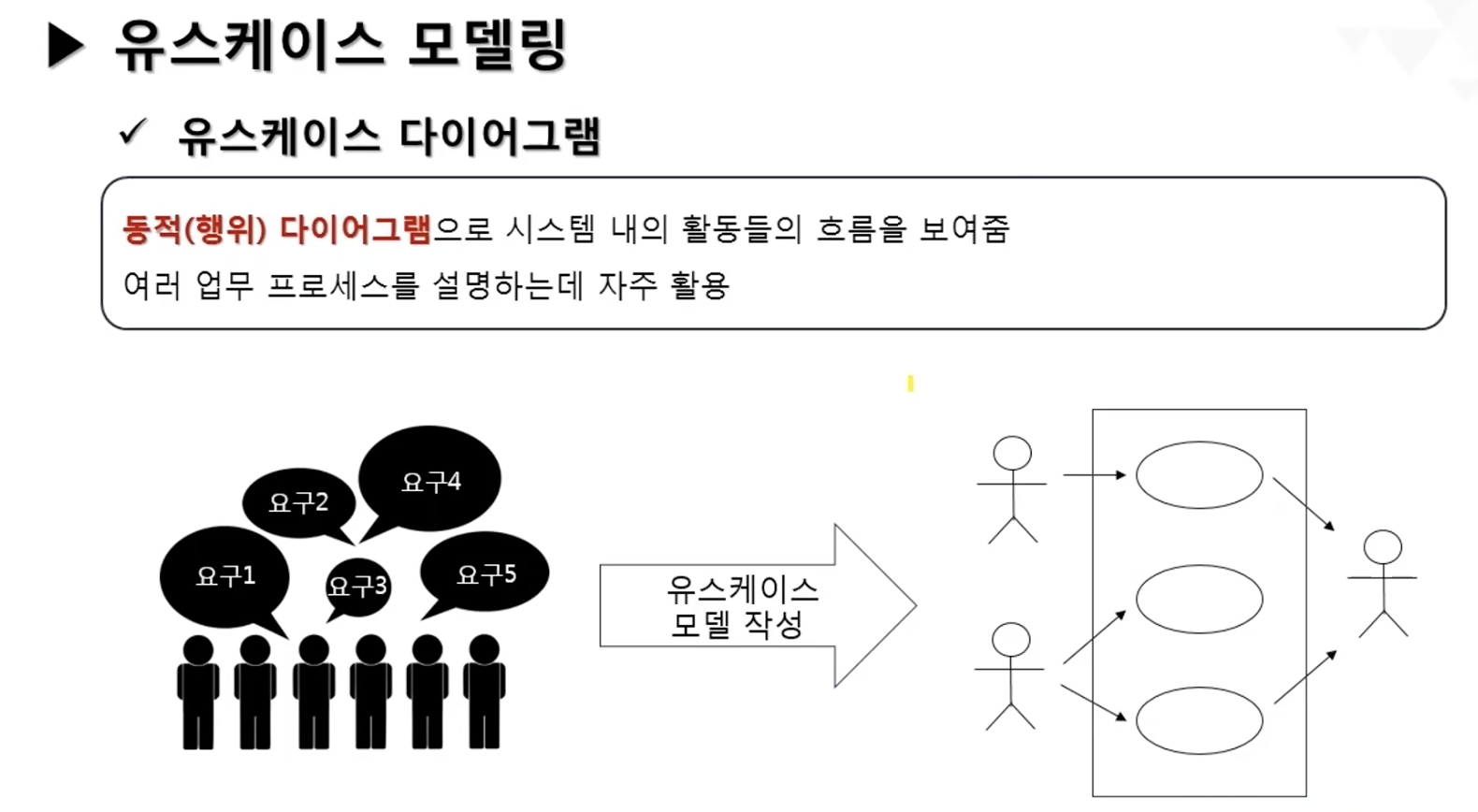

유스케이스 모델링

• 이벤트 및 방식 시스템 개발에 효율적인 모델링 방법(기능 모델링)
• 시스템 기능을 사용하는 사용자와 시스템간의 교류를 표현한 것
• 사용자 관점에서 시스템의요구사항(행동)을 설계하는 것
• 초기 요구사항 분석부터 마지막 시험, 배치 등 전 과정에서 사용할 수 있는 수단

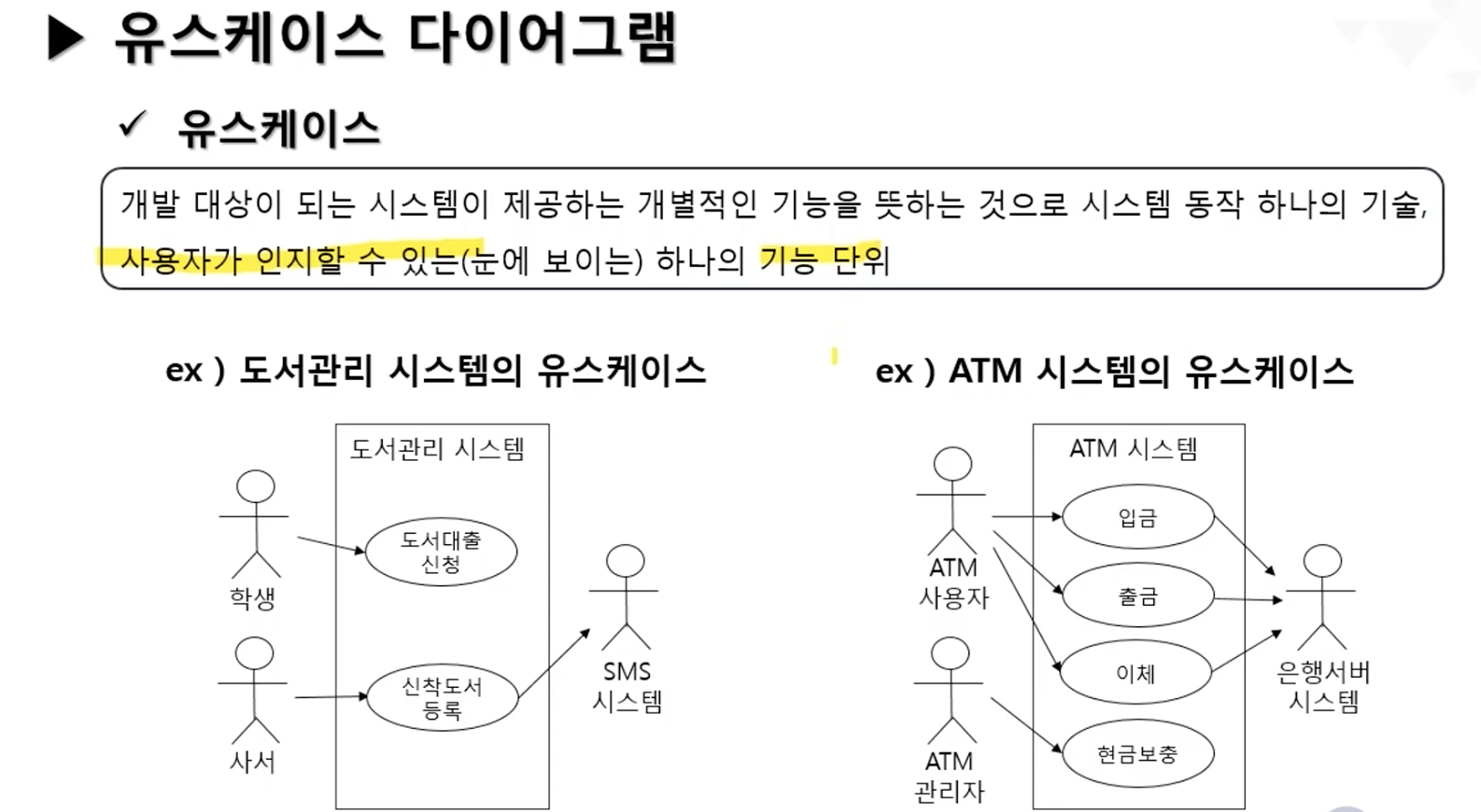

• 시스템이 해야 할 일(유스케이스use case)과 그 행동을 하는 사용자(Actor)을 함께 표현한 모델

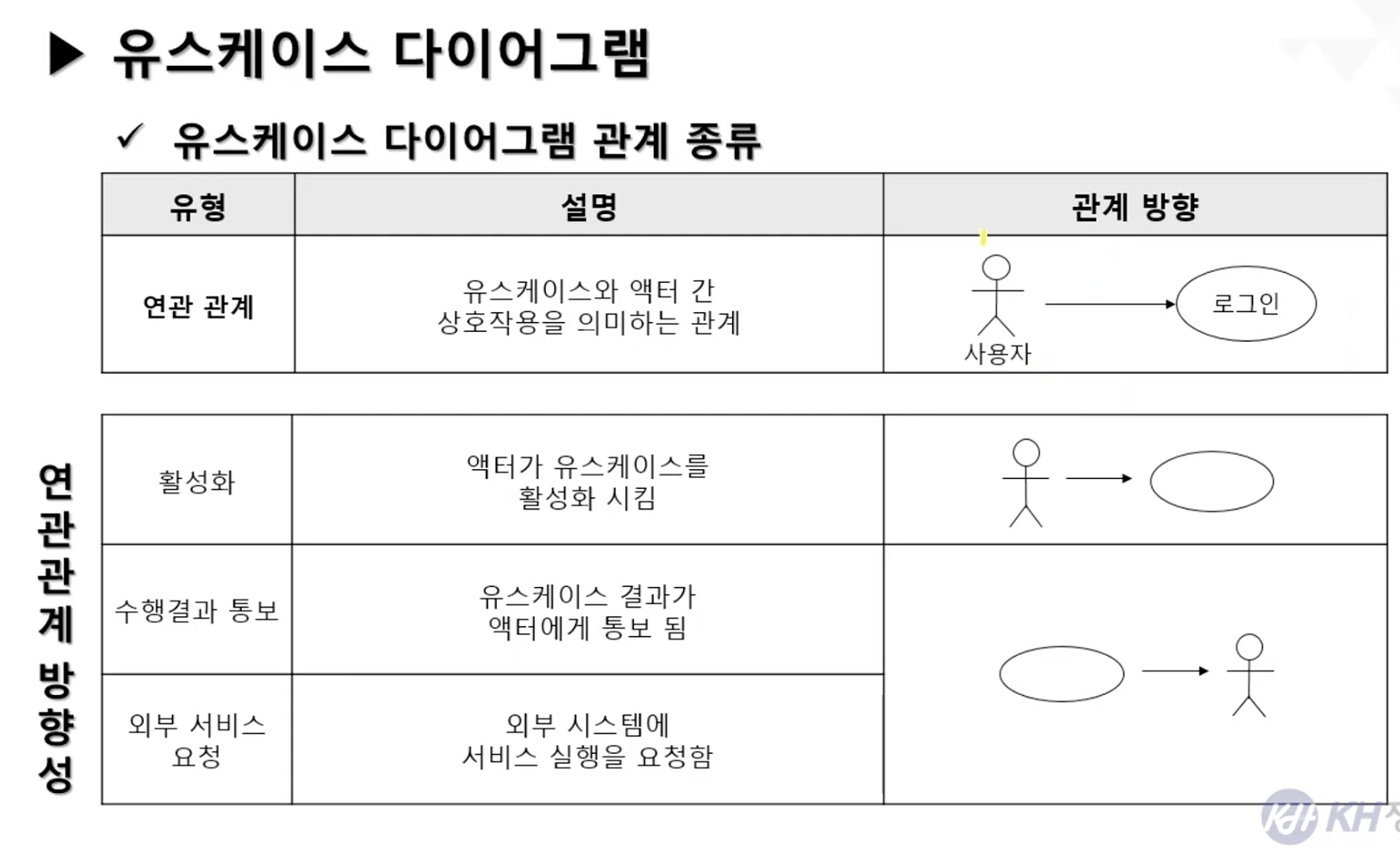

• 액터와 유스케이스, 관계로 구성

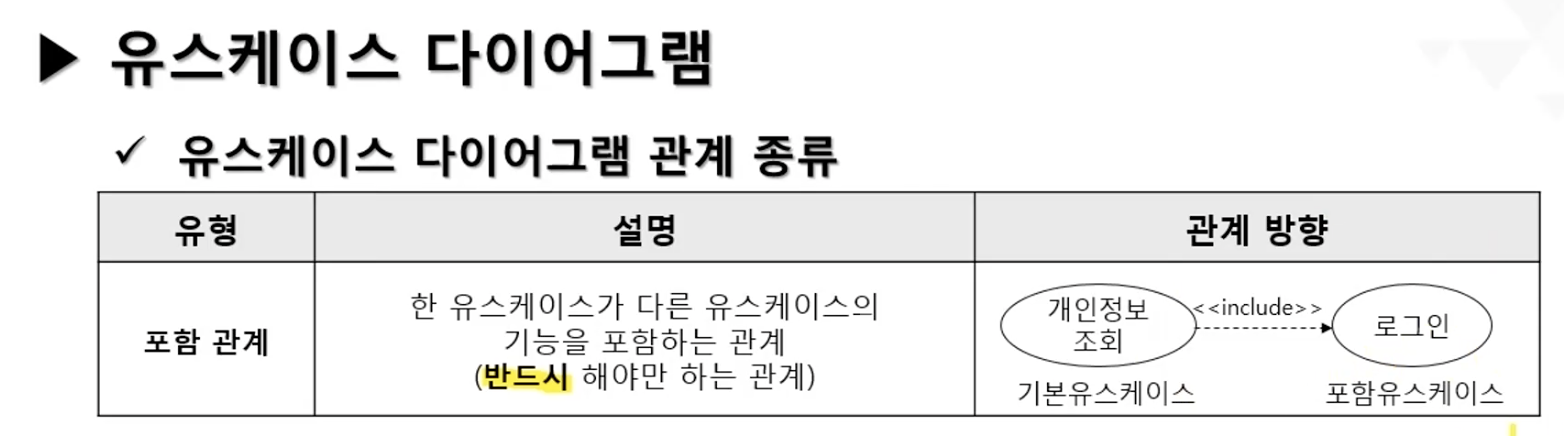

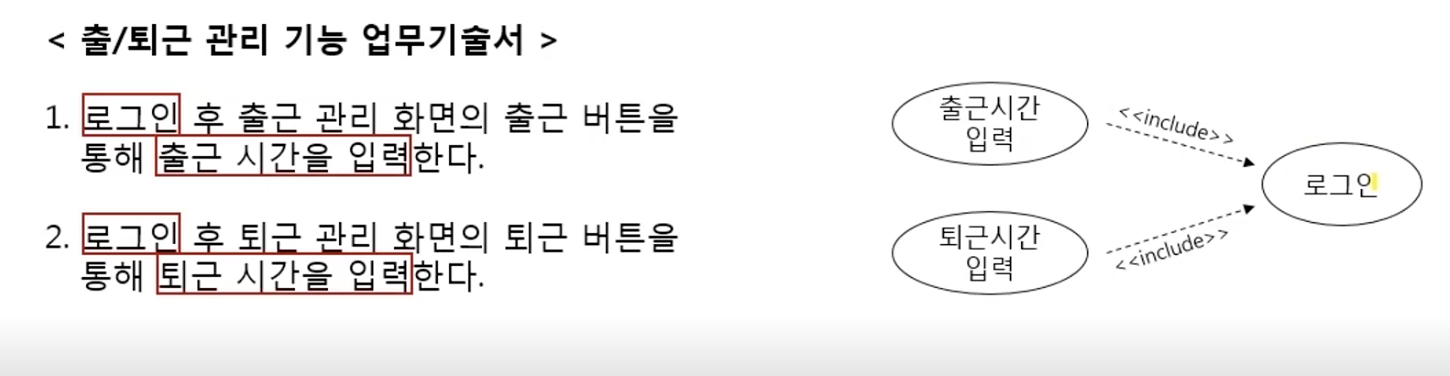

반드시 해야하는 것을 include 점선을 이용해서 표시해야한다.

포함 유스케이스는 재사용성에 초점을 맞춰야 한다.
