UML(Chapter01-3.)

요구사항

• 고객 및 소프트웨어 개발업무에 요구되는 조건이나 능력
• 요구사항 ~ 프로그램 설계 까지 PM의 업무
• 취업하면 프로그램 구현이 개발자의 업무



요구사항 유형 6개

종류	내용	기준
1. 사용자 요구사항	사용자의 관점에서 프로그램에 원하는 사항	참여자
2. 시스템 요구사항	관리자나 설계자 관점에서 하드웨어 및 프로그램이 갖춰야 하는 사항
3. 소프트웨어 요구사항	개발자의 관점에서 프로그램이 갖춰야 하는 사항
4. 기능적 요구사항	프로그램을 구성하는 기능들이 무엇인지를 정의	내용
5. 비기능적 요구사항	프로그램의 기능들에 대한 조건과 제약사항들이 무엇인지 정의
6. 비즈니스(업무) 요구사항	의뢰한 단체가 작성한 요구	주체

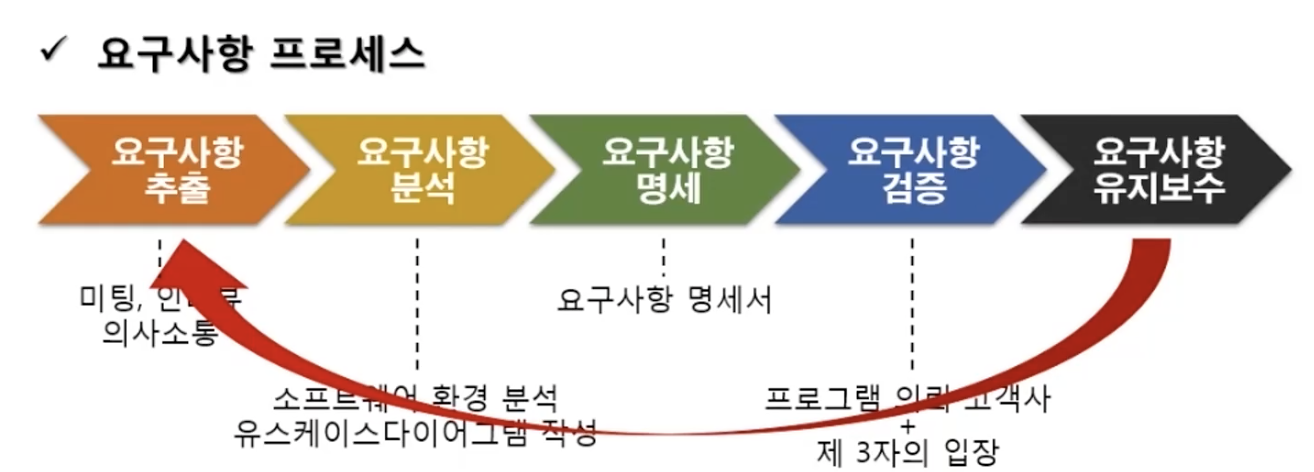

출처: kh정보교육원





출처: kh정보교육원

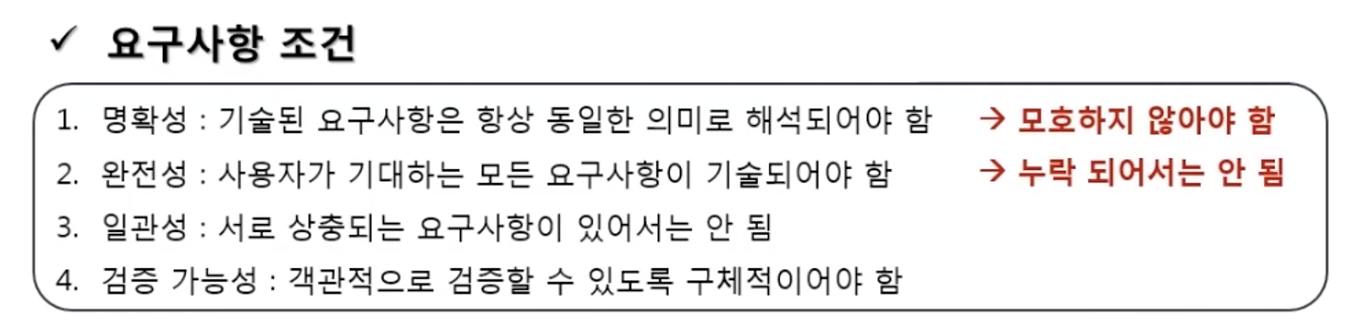

출처: kh정보교육원

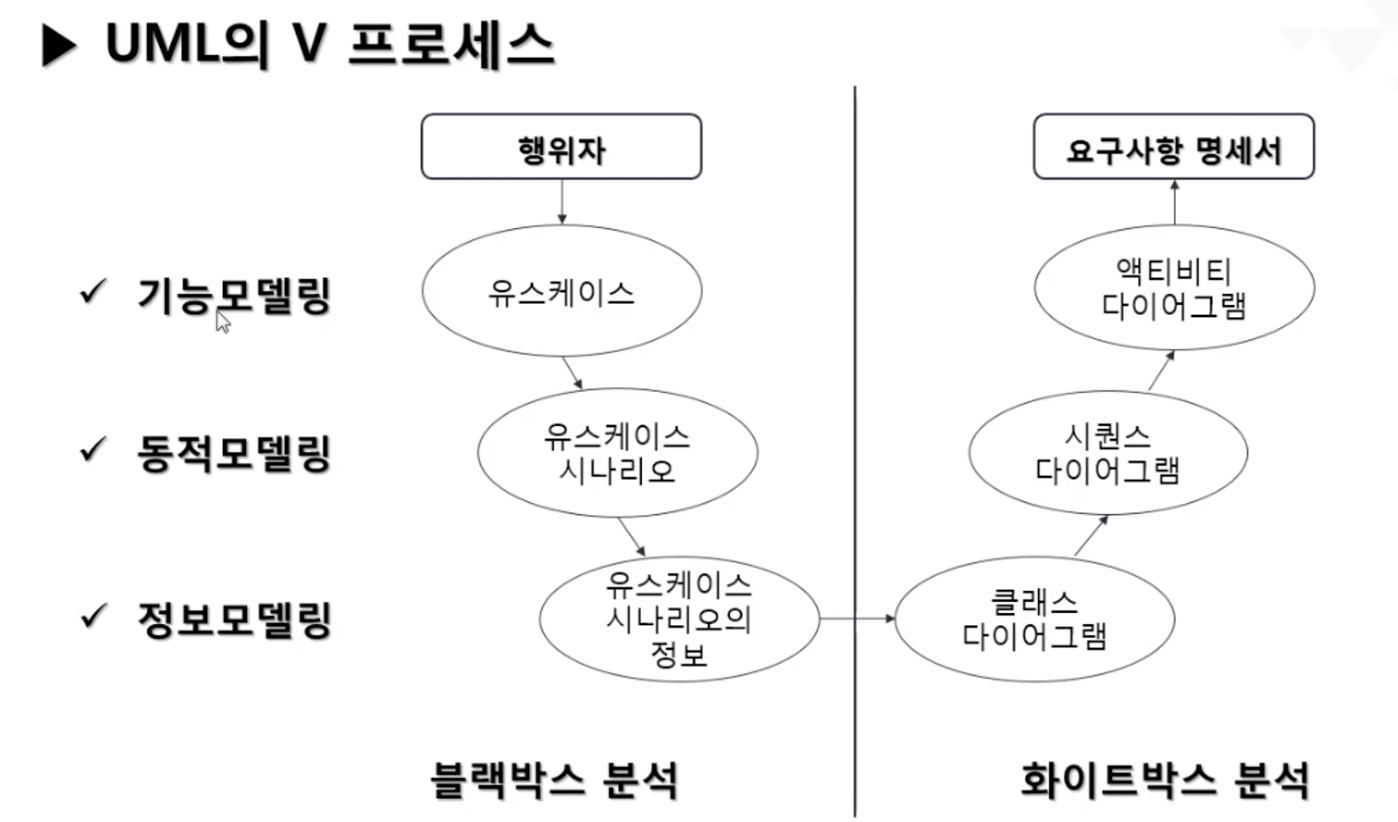

• V모델 : 행위자로부터의 요구사항 과정을 파악하기 쉽고, 반으로 접었을 때 대칭이라 많이 쓴다.
• 유스케이스 시나리오 : 정상 / 비정상적 흐름일때 어떻게 흘러가는 지, 사용자의 선택에 따라 어떻게 흘러가는지 나타낸다.
• 액티비티 다이어그램 : 제어흐름을 나타내는 것이다.
• 시퀀스 다이어그램 : 액티비티가 아닌 시퀀스 다이어그램 안에서도 제어흐름 나타내는 것이 가능하다.





---





대칭을 토대로 구분

• 블랙박스 분석 : 사용자의 관점에서 분석
•  화이트박스 분석 : 시스템 내부적으로 프로그램이 어떻게 구성되는가 분석



단계별 구분

• 기능 모델링 : 기능위주
• 동적 모델링 : 기능위주 + 시간의 흐름
• 정보 모델링(정적) : 정보위주
